Point to Multi Point

Fikri
0

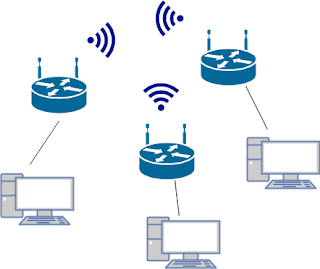

Pada kesempatan kali ini saya sharing tentang Point to Multi Point.




IP WLAN AP : 21.21.21.1/24

IP PC AP : 20.20.20.2/16

IP WLAN CLIENT 1 : 21.21.21.2/24

IP PC CLIENT 1 : 172.16.20.2/16

IP WLAN CLIENT 2 : 21.21.21.3/24

IP PC CLIENT 2 : 192.168.19.2/24



(ROUTER AP)

- Setting ip address pada PC AP.




- Setting IP Address pada Router AP.

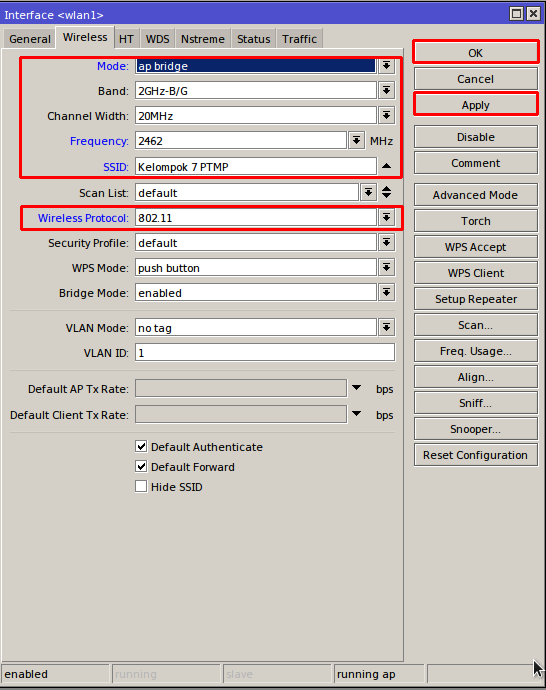

- Atur Modenya itu AP Bridge agar dapat memancarkan jaringan pada beberapa client. Untuk Band nya sendiri saya menggunakan Band B/G, untuk frequency nyaa sendiri saya menggunakan freq yang jarang digunakan yaitu 2467, untuk Wireless Protocol menggunakan 802.11, setelah sudah lalu klik Apply and OK.



- ini adalah tampilan frequency nyaa


- Sedangkan yang ini adalah tampilan dari sniffer.

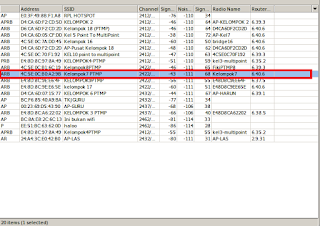

- Sekarang kita lihat tampilan dari snooper.


 - Untuk mengganti Name Radio sendiri di Interface Wireless


- Melakukan test ping dari PC AP ke PC Client 1 dan 2 dari router.


- Melakukan test ping dari PC AP ke PC Client 1 dan 2 dari PC.






 [ROUTER CLIENT 1]

- Setting ip address pada router untuk wlan.


- Setting ip address pada router untuk yang terhubung ke PC.


- Sekarang kita setting pada Wireless, pertama-tama kita scan untuk menemukan AP.


Untuk Mode nya disini dia akan langsung berubah ketika di connect menjadi station bridge. untuk Band itu 2GHz-B/G , frequencynya sendiri karena di AP menggunakan 2467 maka kita gunakan 2467. Wireless protocolnya juga kita ubah menjadi 802.11 mengikuti AP.


- Tampilan interface list nyaaa.

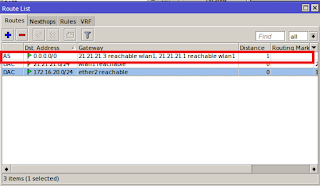

- Tambahkan gateway agar antar client dan juga PC AP. IP WLAN AP 21.21.21.1 dan IP WLAN CLIENT 2 21.21.21.3




Nanti tampilannya akan seperti ini, jika sudah bisa saling terhubung tandanya itu AS jika S maka dia belum saling terhubung, dan dipastikan ada trouble pada ip address.




- Lakukan test dengan melakukan ping ke client 2




- Melakukan ping ke AP.




- Melakukan ping dari PC.






[CLIENT 2]



- Setting IP Address yang terhubung ke PC untuk dijadikan gateway.






- Lakukan scan pada wireless dan langsung di connect.


- Untuk Mode nya disini dia akan langsung berubah ketika di connect menjadi station bridge. untuk Band itu 2GHz-B/G , frequencynya sendiri karena di AP menggunakan 2467 maka kita gunakan 2467. Wireless protocolnya juga kita ubah menjadi 802.11 mengikuti AP.


 - Tambahkan gateway agar antar client dan juga PC AP. IP WLAN AP 21.21.21.1 dan IP WLAN CLIENT 1 21.21.21.2


- Melakukan test dengan paket ICMP






- Settingan ip address pada PC.


- Melakukan test ping antar PC.









ANALISIS PERUBAHAN BAND PADA SERVER



Kita akan melakukan perubahan band pada server.



1. BAND PADA SERVER B/G/N

 a. Band pada client B/G/N



Saat ngeping ke gateway PC AP ada exceeded.




 b. Band pada client B/G



Saat ngeping ke PC AP exceeded begitu juga gateway nya.




c. Band pada client B



Saat ngeping ke PC AP exceeded.




 d. Band pada client G



Saat ping ke gateway PC AP exceeded.




 e. Band pada client N



Saat ping ke gateway PC AP exceeded.




f. Band pada client G/N



Semua unreachable




2. BAND PADA SERVE B/G

 a. Band pada client B/G/N



semua berhasil




 b. Band pada client B/G



gateway pc ap exceeded




 c. Band pada client B



berhasil semua




 d. Band pada client G



saat ping ke gateway pc ap exceeded




 e. Band pada client N



saat ping ke gateway pc ap exceeded




 f. Band pada client G/N



Semua unreachable






2. BAND PADA SERVER B

 a. Band pada client B/G/N



semua berhasil






 b. Band pada client B/G



saat ngeping ke gateway pc ap exceeded






 c. Band pada client B

saat ngeping ke gateway pc ap ada exceeded,








 d. Band pada client G



saat ngeping ke gateway pc ap ada exceeded






 e. Band pada client N



semua berhasil






 f. Band pada client G/N



client GN unreachable




3. BAND PADA SERVER G

 a. Band pada client B/G/N

.

ping ke gateway client 2 exceeded






 b. Band pada client B/G



ping ke gateway client 2 exceeded






 c. Band pada client B



Semua unchrachable






 d. Band pada client G



saat ping gateway unreachable.






 e. Band pada client N



saat ping gateway unreachable






 f. Band pada client G/N



saat ping ke pc client exceeded






4. BAND PADA SERVER N



a. Band pada client B/G/N



unrechable semua






b. Band pada client B/G



unrechable semua






c. Band pada client B



unrechable semua






d. Band pada client G



unrechable semua






e. Band pada client N



unrechable semua






f. Band pada client G/N



unrechable semua








5. BAND PADA SERVER G/N



 a. Band pada client B/G/N



exceeded saat ping ke client






 b. Band pada client B/G



exceeded saat ping ke client, ke gateway ap juga exceeded






 c. Band pada client B



unrechable semua






 d. Band pada client G



ada exceeded ke gateway ap






 e. Band pada client N



ada exceeded ke pc ap






 f. Band pada client G/N



ada exceeded ke pc ap





Source : http://khopifahsielfiani.blogspot.com/2018/07/point-to-multi-point.html
